汎用避雷器 Sシリーズ
小規模システムの電源を保護 JIS対応 RoHS対応
  • 直列/並列接続で追加工事に便利
  • 直列接続では負荷容量約10Aまでの交流電源回路に適応
  • 並列接続では定格電流容量約30A以下の交流電源回路に適応
  • プラグインタイプに付き配線を外さずに交換可能
  • 温度ヒューズ付、正常時ランプ点灯
  • 分離器(ヒューズ)内蔵のため、JIS C 5381-11 3.1.28指定の避雷器用分離器不要

Sシリーズ
カタログPDF

SA・SD型 小容量電源用(サージ耐量6kA)【プラグイン方式】

SA-100 【小容量交流電源用避雷器】AC100V 外形図 仕様書
SA-200 【小容量交流電源用避雷器】AC200V 外形図 仕様書
SD-12 【小容量直流電源用避雷器】DC12V 外形図 仕様書
SD-24 【小容量直流電源用避雷器】DC24V 外形図 仕様書
SD-48 【小容量直流電源用避雷器】DC48V 外形図 仕様書
SD-100 【小容量直流電源用避雷器】DC100V バックアップ電源 外形図 仕様書

小規模システムの電源の保護 JIS対応 RoHS対応
  • 並列接続ができて追加工事に便利
  • 電子機器の電源の保護に最適!
  • プラグイン方式に付き配線を外さずに交換可能
  • DINレールに取付可能
  • 温度ヒューズが正常時ランプ点灯
  • 分離器(ヒューズ)内蔵のため、JIS C 5381-11 3.1.28指定の避雷器用分離器不要


Rシリーズ
カタログPDF

RP型 直流・交流電源用【交換モニタ付 温度ヒューズ付】

RP-5 【直流電源用避雷器】DC5V 外形図 仕様書
RP-12 【直流電源用避雷器】DC12V 外形図 仕様書
RP-24 【直流電源用避雷器】DC24V 外形図 仕様書
RP-48 【直流電源用避雷器】DC48V 外形図 仕様書
RP-110 【直流電源用避雷器】DC100V バックアップ電源 外形図 仕様書
RP-100-1 【2線式交流電源用避雷器】AC100V 外形図 仕様書
RP-200-1 【2線式交流電源用避雷器】AC200V 外形図 仕様書

中規模制御システムの電源を保護 JIS対応 RoHS対応
  • 機械制御機器の電源回路に
  • 小型避雷器でDC12V~3線式AC200Vまで多機種用意
  • 並列接続で追加工事に便利
  • プラグインタイプに付き配線を外さずに交換可能
  • 定格電流容量約50Aまでの交流電源回路に適応
  • 温度ヒューズ付、正常時ランプ点灯
  • 分離器(ヒューズ)内蔵のため、JIS C 5381-11 3.1.28指定の避雷器用分離器不要


Sシリーズ
カタログPDF

SP型 中容量電源用(サージ耐量10kA)【プラグイン方式】

SP-12 【中容量直流電源用避雷器】DC12V 外形図 仕様書
SP-24 【中容量直流電源用避雷器】DC24V 外形図 仕様書
SP-48 【中容量直流電源用避雷器】DC48V バックアップ電源 外形図 仕様書
SP-100 【中容量直流電源用避雷器】DC100V バックアップ電源 外形図 仕様書
SP-122 【中容量2線式交流電源用避雷器】AC100V/200V 外形図 仕様書
SP-332 【中容量3線式交流電源用避雷器】AC200V 外形図 仕様書

屋内の電源設備を保護 JIS対応 RoHS対応
  • 非直線抵抗特性の優れた酸化亜鉛素子を搭載
  • 感温素子による通報機能付き
  • JIS協約ケースを採用
  • 落雷で内部素子が劣化しても母線から切りはなしモーターなどを保護
  • 交換モニタ付き/交換通報出力付き
  • 端子カバー付
  • DINレール取り付け可能
  • 分離器(ヒューズ)内蔵のため、JIS C 5381-11 3.1.28指定の避雷器用分離器不要


Sシリーズ
カタログPDF

SJ型 大容量交流電源用(サージ耐量20kA)【JIS協約型取付方式】

SJ-A202 【大容量2線式交流電源用避雷器】AC200V 外形図 仕様書
SJ-A203 【大容量3線式交流電源用避雷器】AC200V 外形図 仕様書
SJ-A402 【大容量2線式交流電源用避雷器】AC400V 外形図 仕様書
SJ-A403 【大容量3線式交流電源用避雷器】AC400V 三相用モーターなど 外形図 仕様書

SJ型 大容量交流電源用(サージ耐量20kA)【JIS協約型取付方式】交換通報接点付

SJ-A202Z 【大容量2線式交流電源用避雷器】AC200V 交換通報接点付 外形図 仕様書
SJ-A203Z 【大容量3線式交流電源用避雷器】AC200V 交換通報接点付 外形図 仕様書
SJ-A402Z 【大容量2線式交流電源用避雷器】AC400V 交換通報接点付 外形図 仕様書
SJ-A403Z 【大容量3線式交流電源用避雷器】AC400V 交換通報接点付 三相用モーターなど 外形図 仕様書

SJ型 大容量直流電源用(サージ耐量20kA)【JIS協約型取付方式】

SJ-D12 【大容量直流電源用避雷器】DC12V 制御用電源など 外形図 仕様書
SJ-D24 【大容量直流電源用避雷器】DC24V 制御用電源など 外形図 仕様書
SJ-D48 【大容量直流電源用避雷器】DC48V 通信用電源など 外形図 仕様書
SJ-D100 【大容量直流電源用避雷器】DC100V 非常灯用バックアップ電源など 外形図 仕様書
SJ-D1000 【高電圧直流電源用避雷器】DC1000V 太陽光用電源など 外形図 仕様書

SJ型 大容量直流電源用(サージ耐量20kA)【JIS協約型取付方式】交換通報接点付

SJ-D12Z 【大容量直流電源用避雷器】DC12V 交換通報接点付 制御用電源など 外形図 仕様書
SJ-D24Z 【大容量直流電源用避雷器】DC24V 交換通報接点付 制御用電源など 外形図 仕様書
SJ-D48Z 【大容量直流電源用避雷器】DC48V 交換通報接点付 通信用電源など 外形図 仕様書
SJ-D100Z 【大容量直流電源用避雷器】DC100V 交換通報接点付 非常灯用バックアップ電源など 外形図 仕様書
SJ-D1000Z 【高電圧直流電源用避雷器】DC1000V 交換通報接点付 太陽光用電源など 外形図 仕様書

計装監視システムの送受信機器の保護 JIS対応 RoHS対応
  • 小型で制御ボックス組込みに最適!
  • 省スペース
  • プラグインタイプに付き配線を外さずに交換可能
  • DINレールに取付可能


Sシリーズ
カタログPDF

SK型 アナログ信号用(サージ耐量3.5kA以上)【標準仕様/プラグイン方式】

SK-3R 【3線式抵抗体用避雷器】測温抵抗体、ポテンショメータ、変換器 外形図 仕様書
SK-TC 【熱電対用避雷器】熱電対、日射計、DC0-1V 変換器 外形図 仕様書
SK-12 【計装信号用避雷器】電圧信号 DC0-10V 発信器 外形図 仕様書
SK-24 【計装信号用避雷器】電流信号 DC4-20mA 発信器 外形図 仕様書

SF型 デジタル信号用(サージ耐量1kA)

SF-112 【伝送回線用避雷器】DC12V テレメータ 外形図 仕様書
SF-112M 【伝送回線用避雷器】DC12V 交換モニタ付 テレメータ 仕様書
SF-124 【伝送回線用避雷器】DC24V テレメータ 外形図 仕様書
SF-148 【伝送回線用避雷器】DC48V テレメータ 外形図 仕様書
SF-212 【伝送回線用避雷器】多重伝送装置(横河製FL-100)専用 ※接続例 外形図 仕様書
SF-212M 【伝送回線用避雷器】多重伝送装置(横河製FL-100)専用 ※接続例 仕様書
SF-4CN 【接点信号用避雷器】4回線接点信号 制御信号など 外形図 仕様書

SF型 NTT電話回線用(サージ耐量1kA)

SF-100 【電話回線用避雷器】電話機、ファクシミリ、モデム 外形図 仕様書

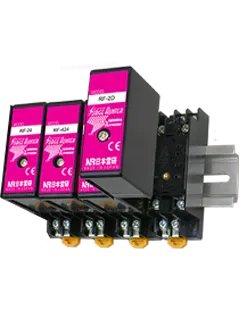

汎用避雷器 Rシリーズ(サージ耐量6kA)

計装監視システムの送受信機器やセンサの保護 JIS対応 RoHS対応
  • 並列接続ができて追加工事に便利
  • 機種が豊富なので電子機器に合った避雷器を選び易い
  • 発信器やセンサーなど小信号を長距離伝送する場合に最適!
  • デジタル信号用は静電容量が少ない(自社比)
  • プラグイン方式に付き配線を外さずに交換可能
  • DINレールに取付可能


Rシリーズ
カタログPDF

RF型 標準仕様【プラグイン式】

RF-12 【直流電圧信号用避雷器】電圧信号DC0-10V 発信器 外形図 仕様書
RF-24 【計装電流信号用避雷器】電流信号DC4-20mA 発信器 外形図 仕様書
RF-212-1 【伝送回線用避雷器】DC12V 2線式デジタル伝送器 外形図 仕様書
RF-224-1 【伝送回線用避雷器】DC24V 2線式デジタル伝送器 外形図 仕様書
RF-248-1 【伝送回線用避雷器】DC48V 2線式デジタル伝送器 外形図 仕様書
RF-312 【3線式伝送回線用避雷器】DC12V 3線式流量計 外形図 仕様書
RF-324 【3線式伝送回線用避雷器】DC24V 3線式流量計 外形図 仕様書
RF-348 【3線式伝送回線用避雷器】DC48V 3線式流量計 外形図 仕様書
RF-412 【4線式制御回線用避雷器】DC12V 制御機器、ロータリーエンコーダ 外形図 仕様書
RF-424 【4線式制御回線用避雷器】DC24V 制御機器、ロータリーエンコーダ 外形図 仕様書
RF-448 【4線式制御回線用避雷器】DC48V 制御機器、ロータリーエンコーダ 外形図 仕様書
RF-512L 【5線式デジタル信号用避雷器】DC12V ロガー(BCDコード信号)、水位計 外形図 仕様書
RF-524L 【5線式デジタル信号用避雷器】DC24V ロガー(BCDコード信号)、水位計 外形図 仕様書
RF-548L 【5線式デジタル信号用避雷器】DC48V ロガー(BCDコード信号)、水位計 外形図 仕様書
RF-2D 【2線式データ回線用避雷器】RS232C/RS422/RS485 外形図 仕様書
RF-4D 【4線式データ回線用避雷器】RS232C/RS422/RS485 外形図 仕様書
RF-2E 【2線式データ回線用避雷器】PLCのT-LINK 外形図 仕様書
RF-4E 【4線式データ回線用避雷器】PLCのT-LINK 外形図 仕様書
RF-2F 【mV電圧信号用避雷器】熱電対,照度計などのmV電圧信号 外形図 仕様書
RF-TC 【熱電対用避雷器】熱電対、日射計のmV電圧信号 外形図 仕様書
RF-3R 【3線式測温抵抗体用避雷器】測温抵抗体、ポテンショメータ 外形図 仕様書
RF-4R 【4線式測温抵抗体用避雷器】測温抵抗体、ポテンショメータ 外形図 仕様書
RF-4C 【4線式ロードセル用避雷器】ストレンゲージ、ロードセル 外形図 仕様書
RF-6C 【6線式ロードセル用避雷器】ロードセル 外形図 仕様書
RF-5CL 【セルシン用避雷器】風向計、シンクロ変換器 外形図 仕様書
RF-TEL 【電話回線用避雷器】電話機、ファクシミリ、モデム 外形図 仕様書
RF-48E 【NTT専用回線用避雷器】アースリターン方式 テレメータ 外形図 仕様書

計装監視システムの送受信機器の保護【交換モニタ付】 JIS対応 RoHS対応
  • 交換モニタ付き/通報機能付きなので交換時期が一目でわかる
  • 無人施設などに便利
  • 目で見る管理でメンテナンスの省力化可能
  • 電池不用で実際の漏れ電流で通報信号を発信
  • プラグイン方式に付き配線を外さずに交換可能
  • DINレールに取付可能


Rシリーズ
カタログPDF

RF型 アナログ信号用 交換モニタ付仕様【プラグイン方式】

RF-24M 【直流電流信号用避雷器】電流信号(DC4-20mA) 交換モニタ付 通報機能なし 外形図 仕様書
RF-24MZ 【直流電流信号用避雷器】電流信号(DC4-20mA) 交換モニタ付 通報機能あり 外形図 仕様書

RF型 デジタル信号用 交換モニタ付仕様【プラグイン方式】

RF-212M 【伝送回線用避雷器】DC12V 交換モニタ付 通報機能なし 外形図 仕様書
RF-212MZ 【伝送回線用避雷器】DC12V 交換モニタ付 通報機能あり 外形図 仕様書
RF-224M 【伝送回線用避雷器】DC24V 交換モニタ付 通報機能なし 外形図 仕様書
RF-224MZ 【伝送回線用避雷器】DC24V 交換モニタ付 通報機能あり 外形図 仕様書
RF-248M 【伝送回線用避雷器】DC48V 交換モニタ付 通報機能なし 外形図 仕様書
RF-248MZ 【伝送回線用避雷器】DC48V 交換モニタ付 通報機能あり 外形図 仕様書


汎用避雷器 ALシリーズ(サージ耐量6kA)

ネットワーク回線機器の保護 JIS対応 RoHS対応
  • DINレールに取付可能
  • コネクタ接続につき配線が簡単
  • 多目的LANケーブルに対応可能な全線の保護


汎用カタログ
カタログPDF

AL型 LANケーブルRJ45コネクタ接続方式

AL-RJ812 【LAN回線用避雷器】LANデータ通信機器 外形図 仕様書
AL-RJ824 【LAN回線用避雷器】LANデータ通信機器 外形図 仕様書
AL-RJ848M 【LAN回線用避雷器】48V_PoE供給電源付伝送機器 外形図 仕様書


汎用避雷器 AWシリーズ

映像監視機器の保護 JIS対応 RoHS対応

  • BNC型はアダプタ付きで取外し簡単
  • Rシリーズと同じ22mm巾の省スペース
  • カメラ制御併用はRシリーズと組合せで…
  • アダプター付きで信号を途切れさせずに交換可能


AWシリーズ
カタログPDF

AW型 同軸ケーブルBNCコネクタ接続方式

AW-BC30 【同軸用避雷器】映像処理機器・監視カメラ 外形図 仕様書
AW-BC65 【同軸用避雷器】PoEコンバーター 外形図 仕様書


汎用避雷器 SEシリーズ

シールド線の非接地端よりの放電侵入を阻止 JIS対応 RoHS対応
  • シールド線の非接地端からの放電を抑える
  • 直取り付け、端子カバー付き、樹脂モールド品
  • 付属品ブラケット使用時、DINレール取付け可
  • ブラケット未使用時、直付け可
  • ネジ端子配線

DE&SEシリーズ
フライヤPDF

SE型 シールド線用(サージ耐量8kA 1time)【パネル直取り付け方式】

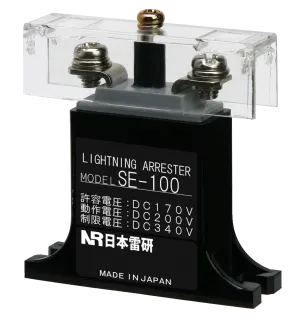

SE-100 【シールド線用避雷器】非接地端からの放電防止に 外形図 仕様書


汎用避雷器 DEシリーズ

シールド線の非接地端よりの放電侵入を阻止 JIS対応 RoHS対応
  • シールド線の非接地端からの放電を抑える
  • DINレール付け
  • リレー接点の開閉サージの防止に
  • 差し込み配線


DE&SEシリーズ
フライヤPDF

DE型 シールド線用【DINレール取り付け方式】

DE-24 【過電圧保護用避雷器】リレー接点の開閉サージ防止に 外形図 仕様書
DE-48 【過電圧保護用避雷器】リレー接点の開閉サージ防止に 外形図 仕様書
DE-100 【過電圧保護用避雷器】非接地端からの放電防止に 外形図 仕様書
